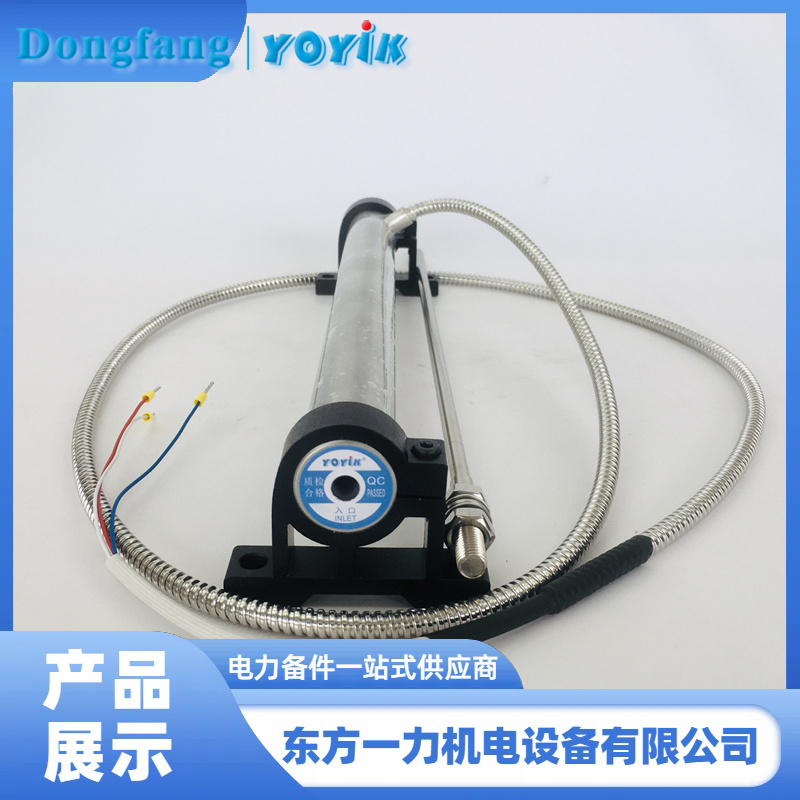

线性可变差动变压器（LVDT）传感器TD-1校准和调试
产品介绍人：黄丽 13547079933 0838-2207616
线性可变差动变压器（LVDT）传感器TD-1的校准和调试是确保其测量准确性和可靠性的重要步骤，以下是一般的校准和调试方法：
准备工作
选择标准器具：根据 LVDT传感器TD-1的量程和精度要求，选择合适的高精度位移标准器，如量块、高精度位移台等，其精度应高于被校准的 LVDT传感器TD-1。
准备测量仪器：准备好用于测量 LVDT传感器TD-1输出信号的仪器，如数字万用表、示波器或专门的 LVDT 信号解调器等，确保测量仪器能够准确测量传感器输出的电压或电流信号。
搭建校准环境：选择一个稳定、无振动、无强电磁干扰的环境进行校准，避免环境因素对校准结果产生影响。
零点校准
安装传感器：将 LVDT传感器TD-1正确安装在被测物体或位移平台上，确保传感器的安装位置准确无误，与被测物体的运动方向保持一致。
连接电路：按照 LVDT传感器TD-1的说明书，将传感器与测量仪器和激励源正确连接，确保电路连接可靠，无短路、断路等问题。
调整零点：在传感器处于初始位置时，即被测物体没有发生位移时，调节测量仪器或 LVDT 信号解调器的零点调节旋钮，使输出信号为零或接近零，记录此时的输出值作为零点基准。
满量程校准
施加满量程位移：使用位移标准器或其他精确的位移产生装置，给 LVDT传感器TD-1施加一个等于其满量程的位移量，确保位移的方向和大小符合传感器的测量范围和要求。
调整增益：观察测量仪器显示的 LVDT传感器TD-1输出信号，调节 LVDT 信号解调器或测量仪器的增益调节旋钮，使输出信号达到满量程对应的标准值，例如，如果满量程输出应为 5V，则调节增益使输出恰好为 5V。
检查线性度：在零点和满量程之间选取若干个中间点，如 25%、50%、75% 量程点，分别施加相应的位移量，记录每个点的输出信号值，计算实际输出值与理论值之间的偏差，检查传感器的线性度是否符合要求，一般要求线性度误差在一定范围内，如 ±0.5% 或 ±1% 等。
温度校准（可选）
温度控制：如果 LVDT传感器TD-1不同温度下使用，需要进行温度校准。将传感器置于温度可控的环境箱中，设置不同的温度点，如常温（25℃）、高温（如 50℃、80℃）和低温（如 0℃、-20℃）等。
测量温度系数：在每个温度点下，重复零点和满量程校准步骤，记录不同温度下的零点偏移和满量程输出变化，计算温度系数，即温度每变化 1℃时，输出信号的变化量，根据温度系数对传感器的测量结果进行温度补偿。
调试
检查线路：在安装和连接 LVDT传感器TD-1后，仔细检查所有的电气连接线路，确保电源线、信号线等连接正确、牢固，无松动、虚接或短路现象，检查线路的绝缘性能，防止漏电和干扰。
检查电源：检查传感器的供电电源是否符合要求，电压是否稳定，纹波是否在允许范围内，使用电压表测量电源电压，确保其在传感器规定的工作电压范围内，如 ±12V、±15V 等。
安装位置调整：检查 LVDT传感器TD-1的安装位置是否正确，是否与被测物体的运动方向平行，安装支架是否牢固，有无松动或变形现象，如有需要，进行调整和紧固，确保传感器能够准确测量被测物体的位移。
间隙调整：对于一些需要与被测物体保持一定间隙的 LVDT传感器TD-1，如非接触式 LVDT，调整传感器与被测物体之间的间隙，使其符合传感器的工作要求，一般来说，间隙应均匀、适中，既不能过大导致测量灵敏度降低，也不能过小导致传感器与被测物体发生碰撞。
观察输出信号：在被测物体处于初始位置和进行微小位移时，使用测量仪器观察 LVDT传感器TD-1的输出信号，检查信号是否稳定，有无噪声、波动或异常现象，如发现信号不稳定，检查电源、接地、线路连接等是否存在问题，并进行相应的处理。
调整信号参数：根据实际测量需求，调整 LVDT 信号解调器的相关参数，如滤波参数、时间常数等，以优化输出信号的质量，滤除噪声和干扰，使输出信号能够准确反映被测物体的位移变化。
进行动态测试：让被测物体进行实际的位移运动，观察 LVDT传感器TD-1的输出信号是否能够及时、准确地跟随位移变化，检查传感器的响应速度和动态特性是否满足要求，如有必要，对传感器的安装位置、参数设置等进行进一步调整。
