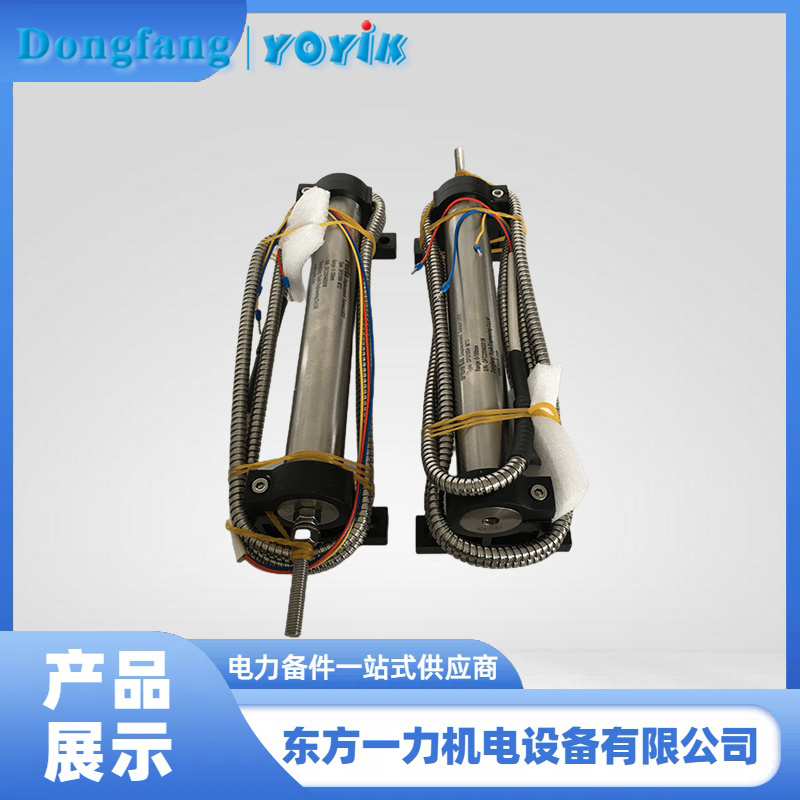

油动机行程传感器 4000TD-E 转换原理
产品介绍人：黄丽 13547079933 0838-2207616
油动机行程传感器4000TD-E通过电磁感应原理将油动机活塞的位移信号转换为电压信号。以下是其具体转换原理：
油动机行程传感器由一个初级线圈和两个次级线圈组成，这三个线圈都绕在一个空心的圆柱形管上。在这些线圈内部有一个可以自由移动的铁芯，这个铁芯与需要测量位移的对象（如油动机活塞）相连。
激励初级线圈：油动机行程传感器4000TD-E的初级线圈通过交流电源供电，是一个高频正弦波信号。该电流在初级线圈中产生交变磁场。
磁场传递到次级线圈：产生的交变磁场穿过两个次级线圈，并根据铁芯的位置影响每个次级线圈中的感应电动势。当铁芯位于中心位置时，两个次级线圈中感应出的电压相等但方向相反，因此总的输出电压为零。
铁芯位移引起的变化：
当铁芯从中心位置向一侧移动时，它更接近于其中一个次级线圈而远离另一个次级线圈。这样，在靠近铁芯的次级线圈中产生的感应电动势增加，而在远离铁芯的次级线圈中产生的感应电动势减少。
由于两个次级线圈是串联反接的（即它们的输出被加在一起），所以总的输出电压是两个次级线圈感应电动势之差。这意味着随着铁芯的位移，总的输出电压会按比例增大或减小，且输出电压的方向（相位）取决于铁芯移动的方向。
输出信号处理：油动机行程传感器4000TD-E的输出是一个与铁芯位移成正比的交流电压。这个信号可以通过解调器转换成直流电压或电流信号，便于后续电子电路处理和显示。输出电压不仅反映了位移的大小，还反映了位移的方向。
零点（中心位置）：当铁芯处于中间位置时，两个次级线圈的感应电压相互抵消，输出电压为零。
偏离中心位置：一旦铁芯偏离中心位置，一个次级线圈的感应电压会大于另一个，导致非零输出电压。输出电压的幅度随铁芯偏离中心的距离线性增加，而输出电压的极性则指示了铁芯相对于中心位置的方向。
这种设计使得油动机行程传感器4000TD-E能够精确地测量线性位移，并将其转化为易于处理的电信号。油动机行程传感器具有高精度、良好的重复性和稳定性，非常适合用于需要精确位移测量的应用场合，如汽轮机控制系统中的阀门位置反馈。
