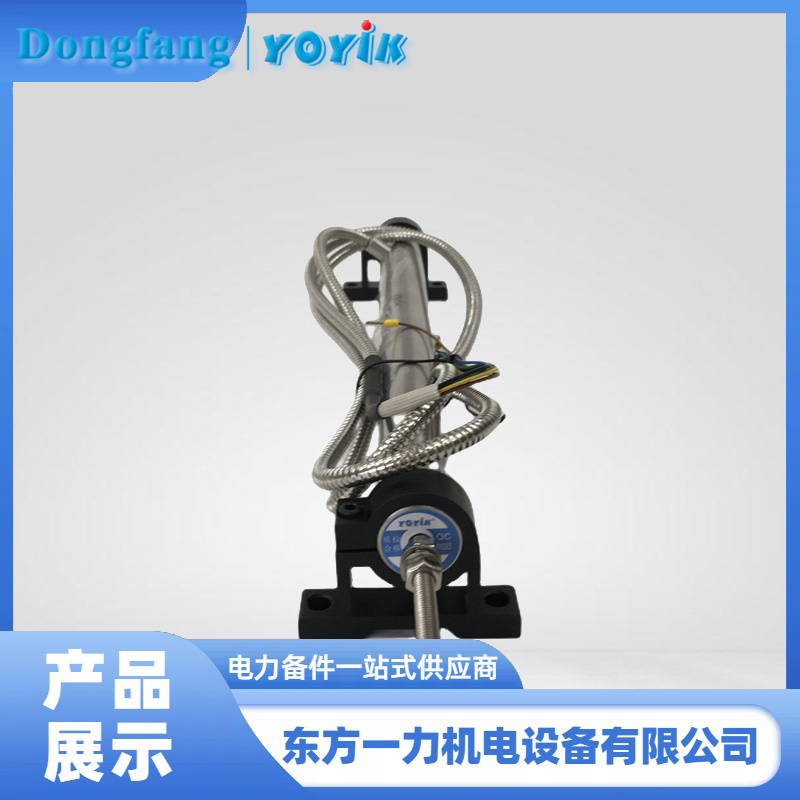

油动机行程传感器HTACC-LT-607Z精准反馈单缸汽轮机油动机位置

油动机行程传感器HTACC-LT-607Z 之所以被称为 DEH 闭环控制系统中的“关键反馈元件”，根本原因在于它直接决定了 DEH 对油动机位置的“视觉”是否清晰、准确、实时。一旦这只“眼睛”出现任何偏差或失真，就会立即放大成阀门的高频摆动，进而演变为机组负荷、转速、甚至轴系振动的连锁波动。具体影响机理可概括为“四个一”：

一、唯一真实测量链路
指令链路（DCS→DCM/功放板→伺服阀→油动机）只是“告诉阀门该走到哪儿”；
HTACC-LT-607Z 则是唯一把“阀门实际走到哪儿”量化为 0–10 V（或 4–20 mA）并送回 DEH 的元件。
若该传感器信号缺失、漂移或噪声大，DEH 无法得知真实开度，只能依据失真的反馈继续调节，形成 “盲目”振荡。
二、一次微小失真→一次阀门摆动
分辨率/线性度下降（如 0.1 mm 误差）→ 伺服阀收到虚假偏差 → 油动机瞬间补油或泄油 → 阀门突跳 ±2–3 % 行程；
相位延迟（如 50 ms）→ 负反馈变成“正反馈”，在 2–5 Hz 频率下持续放大摆动；
冗余高选逻辑失效：两支 HTACC-LT-607Z 若互相干扰或一支故障，高选值在两者之间“跳动”，直接导致阀门往返抖动。
三、一类典型故障链
传感器异常表现对油动机摆动的直接后果
线圈高温开路 → 信号陡降至 0 V DEH 误判阀门全关，指令猛开，阀门冲顶后弹簧回拉，形成 100 %-0 %-100 % 的大幅摆动
屏蔽层破损 → 50 Hz 工频串扰反馈信号叠加正弦波，伺服阀高频抖动，阀门出现 ±1 % 的“震颤”
铁芯连杆松动 → 机械空行程阀位滞后于指令，DEH 持续积分，最终引发周期性超调-回调
四、一键隔离与验证手段
运行中快速判别：强制指令不变，若 HTACC-LT-607Z 反馈仍周期波动，即可锁定传感器环节；
在线隔离检修：关闭截止阀→切至单只 LVDT → 对比两只传感器数据，10 秒内即可定位故障探头；
更换后零位校准：机械中点重新标定，防止零点漂移诱发新的摆动。
结论

油动机行程传感器HTACC-LT-607Z 是 DEH 闭环的眼睛；它的准确度、实时性、可靠性直接决定油动机是否“稳如磐石”或“摇摆不定”。任何微小异常都会通过高增益伺服回路被放大为可见的阀门摆动乃至机组负荷震荡，因此被视为 “一级关键反馈元件”，日常巡检、年度校验与冗余管理都必须以最高优先级对待。
