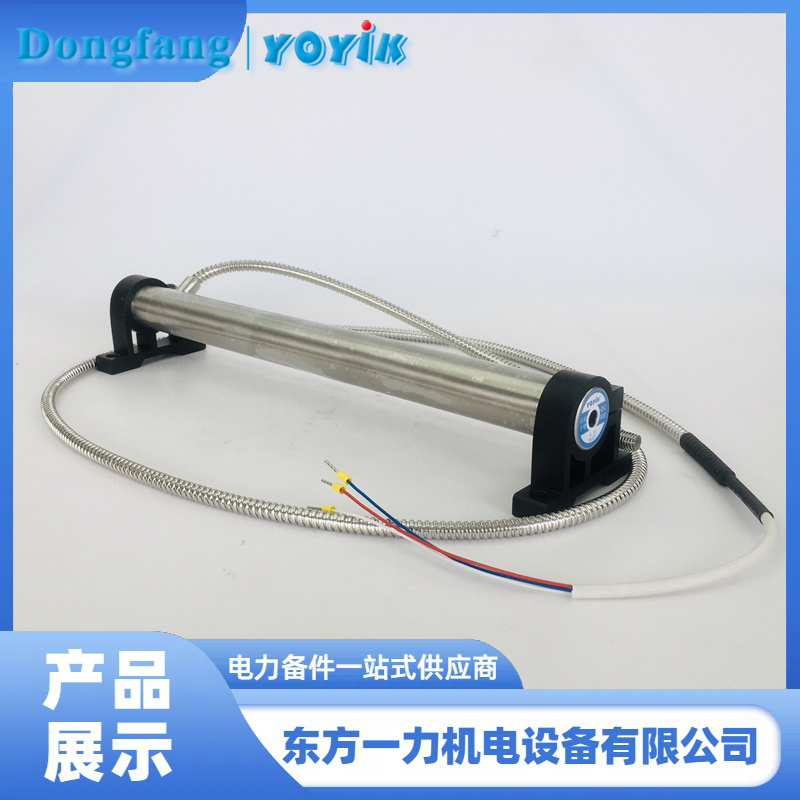

直线位移传感器 TDZ-1-33 转换原理

直线位移传感器 TDZ-1-33基于电磁感应原理，将油动机活塞的位移信号转换成电压信号，其具体转换过程涉及多个关键组件和步骤。

结构组成：直线位移传感器 TDZ-1-33主要由一个初级线圈、两个次级线圈和一个可移动的铁芯组成。初级线圈位于中央，两个次级线圈对称分布在初级线圈两侧。铁芯与油动机活塞相连，可随活塞的位移在初级和次级线圈内移动 。
电磁感应原理：当给初级线圈通入交流激励电源时，初级线圈会产生交变磁场。由于电磁感应，这个交变磁场会在两个次级线圈中分别产生感应电动势。

位移与电压信号转换：当铁芯处于中间位置（零位移）时，两个次级线圈产生的感应电动势大小相等、方向相反，此时两个次级线圈的输出电压相互抵消，总输出电压为零；当铁芯随油动机活塞发生位移时，铁芯偏离中间位置，两个次级线圈与初级线圈之间的耦合程度发生变化，导致两个次级线圈产生的感应电动势不再相等。两者的差值即输出电压，该输出电压的大小与铁芯的位移量成正比，输出电压的相位则取决于铁芯位移的方向，由此将油动机活塞的位移信号转换成了电压信号。
