定冷水泵A108-45机械密封结构解析与防止流体泄漏

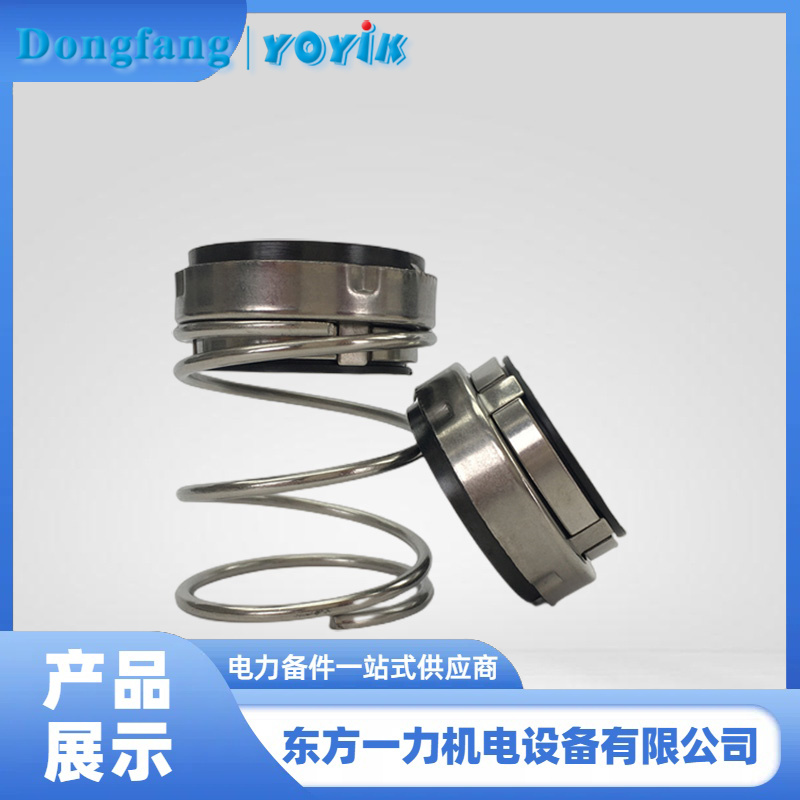

A108-45机械密封是一种端面密封装置，其工作原理是通过一对或数对垂直于轴的平滑端面，在流体压力和弹性补偿机构的共同作用下，保持端面紧密贴合，从而防止流体泄漏。具体来说，动环和静环的端面紧密接触，形成密封面。在泵运转过程中，动环随轴旋转，而静环固定不动。动环和静环之间的接触面形成一层液膜，这层液膜可以有效阻止介质渗入，起到密封的作用。弹性补偿机构（如弹簧）保证了动环和静环在泵停转时仍保持紧扣状态，以阻止外来物质进入接触界面，从而避免启动过程中由于表层的磨损而导致的密封失效。

主要结构组成部分及各部分作用
动环和静环：
动环：动环与轴一起旋转，其端面与静环端面紧密接触，形成密封面。动环具有轴向补偿能力，可以在轴向灵活移动，自动补偿密封面磨损。
静环：静环固定在泵体上，其端面与动环端面紧密接触。静环具有浮动性，起缓冲作用，能够适应动环的轴向移动。
弹性补偿机构：
弹簧：弹簧是弹性补偿机构的主要组成部分，它在安装后保证端面贴合；在磨损时及时补偿；在受振动、窜动时起缓冲作用。弹簧的弹性力克服了辅助密封和传动件的摩擦和动环等的惯性，保证端面密封副良好的贴合和动环的追随性。
辅助密封圈：
动环密封圈：安装在动环与轴或轴套之间，防止介质从动环与轴之间的间隙泄漏。
静环密封圈：安装在静环与压盖之间，防止介质从静环与压盖之间的间隙泄漏。
传动机构：
传动机构：与旋转轴连接，并同轴一起旋转。传动机构的作用是将轴的旋转运动传递给动环，使其能够随轴一起旋转。常见的传动方式包括凸圆凹坑、柱销、拨叉等。
压盖和定位环：
压盖：用于固定静环和密封圈，将静环压紧在泵体上。
定位环：用于定位动环和静环，确保它们在轴向上的正确位置。

通过以上各部分的协同作用，A108-45机械密封能够有效防止泵内流体泄漏，同时减少泵轴和密封面之间的磨损，延长设备寿命。
