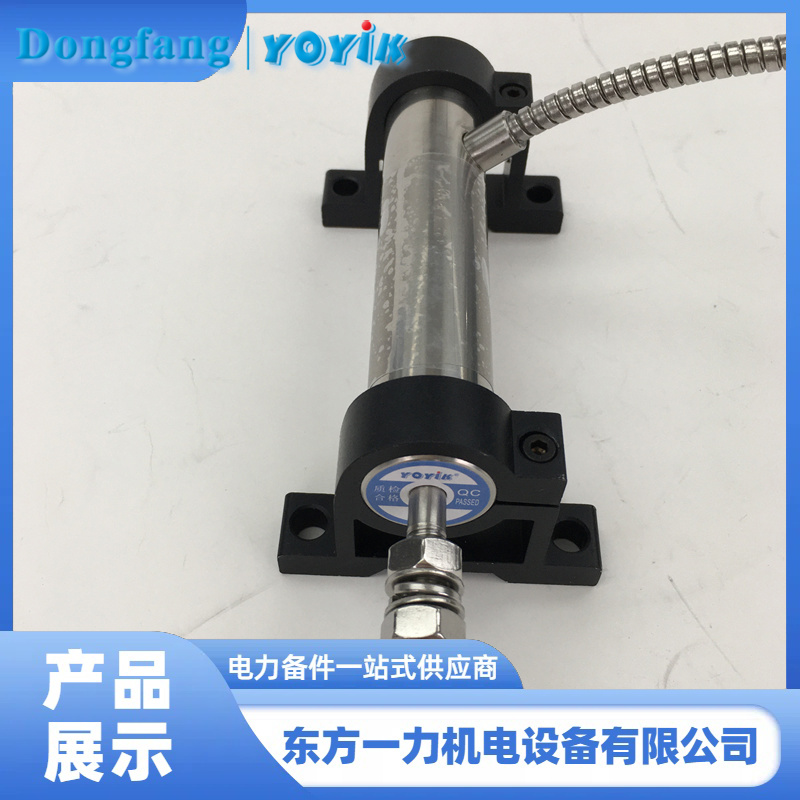

LVDT傳感器3000TPSD-15-01-01絕緣測試（A 級檢修必做）
產品介紹人：黃麗 13547079933 0838-2207616
在高溫環境（>120 ℃）下長期運行，LVDT傳感器 3000TPSD-15-01-01 的線圈絕緣電阻下降，會直接導致其輸出信號出現以下幾種漂移特征：
機理：線圈絕緣老化 → 漏電流增加 → 激勵磁場不對稱 → 次級線圈電壓差偏移。
表現：即使油動機處于機械中位（零點），LVDT輸出不再為“0”，而是偏移 ±0.5%～2% 滿量程，導致DEH系統誤判閥門位置，產生持續微調，引發擺動。
機理：絕緣電阻下降 → 線圈匝間短路或阻抗降低 → 有效匝數減少 → 輸出電壓幅值降低。
表現：同樣位移下，輸出電壓比常溫時低 5%～15%，DEH系統為“追平”指令值，被迫持續開大/關小閥門，造成周期性振蕩。
-
三、溫度系數漂移（Thermal Coefficient Drift）
標準值：LVDT典型溫漂系數為 ±0.02% FS/℃。
高溫影響：若線圈絕緣劣化，溫漂系數可能惡化至 ±0.05% FS/℃ 以上，導致輸出呈現 隨溫度波動的非線性漂移，在機組啟停過程中尤為明顯。
機理：絕緣劣化伴隨局部放電或接觸電阻不穩定 → 輸出信號疊加 50 Hz 工頻噪聲 或 隨機脈沖干擾。
表現：閥門指令穩定時，反饋信號出現 ±0.3%～0.8% 滿量程的高頻抖動，引發伺服閥高頻動作，加劇油動機磨損。
溫度區間 絕緣電阻變化 漂移特征 對DEH系統影響
120–150 ℃ 緩慢下降 零點偏移 ±1 % 閥門微擺
150–180 ℃ 加速下降 靈敏度下降 10 % 負荷波動
>180 ℃ 急劇惡化 噪聲 ±1 % 以上 系統振蕩、跳機風險
3000TPSD-15-01-01 在高溫下絕緣電阻每下降一個數量級（如從 100 MΩ 降至 10 MΩ），其輸出信號的綜合漂移約 放大2～3倍。因此，現場需每年對線圈進行 500 V 兆歐表絕緣測試，若絕緣電阻低于 20 MΩ，應立即更換傳感器，防止漂移誘發油動機擺動或機組跳閘。
