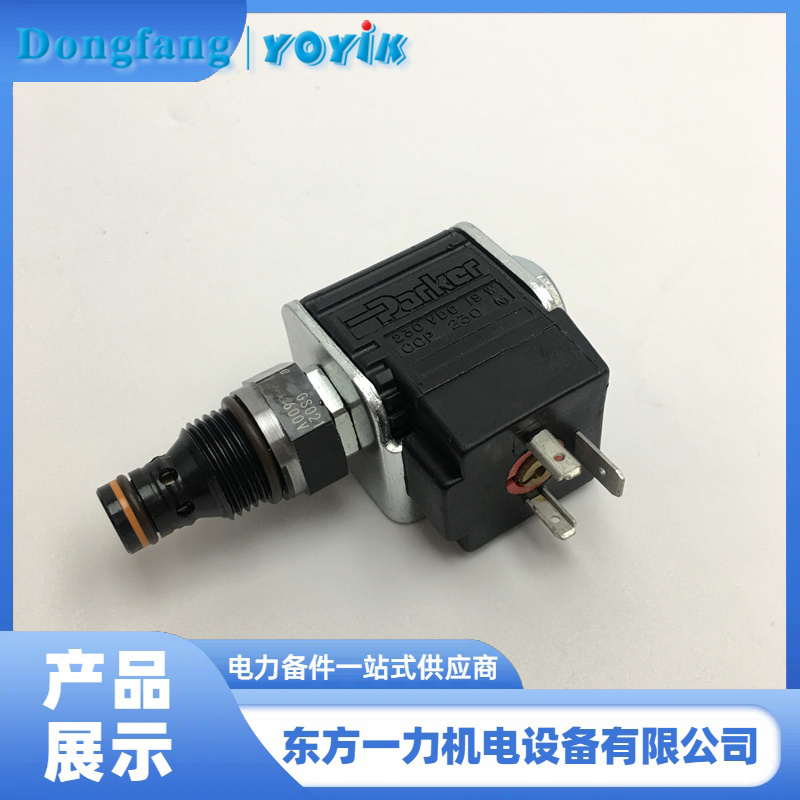

AST 電磁閥PAT5002253適配 DEH 系統安全保護

AST電磁閥PAT5002253在DEH系統中扮演著至關重要的安全保護角色，其核心功能是將遮斷保護裝置（ETS）發出的電氣跳閘信號轉換為液壓信號，從而迅速關閉汽輪機的閥門，確保機組的安全停機。具體來說，AST電磁閥通過封閉或打開危急遮斷母管的泄油通道，控制高、中壓主汽門及高、中壓調節汽門執行機構油動機活塞下腔的油壓。當AST電磁閥失電打開時，會迅速卸掉危急遮斷油總管油壓，進而使所有相關閥門關閉，實現汽輪機的緊急停機。

與AST電磁閥相比，OPC電磁閥的作用則專注于超速保護。OPC電磁閥是超速保護控制電磁閥，受DEH控制器的OPC部分控制。當汽輪機轉速超過額定轉速的一定比例時，DEH控制器會發出信號，使OPC電磁閥通電打開，泄放OPC母管油壓，導致高、中壓調節汽門迅速關閉，以降低汽輪機轉速，避免超速事故的發生。
因此，AST電磁閥與OPC電磁閥在作用上的本質區別在于：
保護范圍：AST電磁閥提供全面的遮斷保護，覆蓋汽輪機的各種故障情況，如超速、振動過大等；而OPC電磁閥則專注于超速保護，是汽輪機超速防護體系中的關鍵環節。
動作條件：AST電磁閥在接收到ETS的跳閘信號時動作，這些信號可能來自汽輪機的各種保護邏輯；而OPC電磁閥則在DEH控制器檢測到超速條件時動作，其動作條件更為特定。
系統影響：AST電磁閥動作會導致所有主汽門和調節汽門關閉，使汽輪機停機，對系統的影響更為廣泛；而OPC電磁閥動作則只關閉調節汽門，以降低汽輪機轉速，對系統的影響相對局限。
德陽東方一力機電設備有限公司供應電廠電站MEH系統用AST電磁閥、EH油主油泵、安全閥、波紋管泄壓閥、機械停機電磁鐵、試驗電磁閥、伺服閥。
