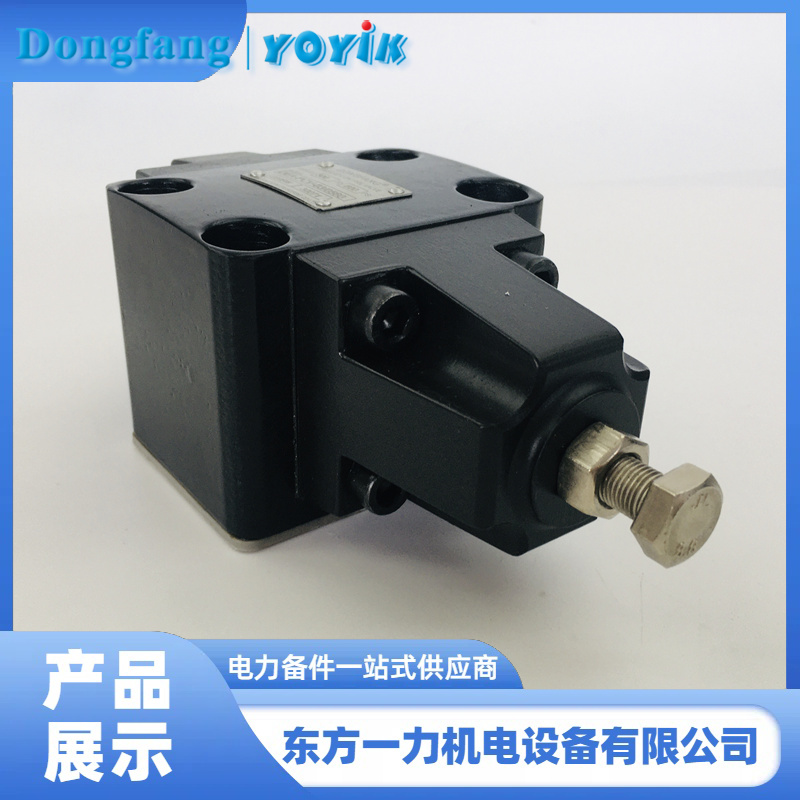

DEH系統故障處理核心元件DFA-PCV-06/0900壓力控制閥

在機組發生故障時，壓力控制閥DFA-PCV-06/0900通過以下機制泄去油動機活塞下腔的壓力油，從而實現閥門的快速關閉：

1. 危急遮斷油泄壓觸發
當機組發生故障需要緊急停機時，危急遮斷系統（AST）動作，導致危急遮斷油（AST油）壓力迅速下降。這種壓力下降會觸發壓力控制閥DFA-PCV-06/0900的動作。
2. 壓力控制閥動作
正常運行狀態：在正常運行時，壓力控制閥DFA-PCV-06/0900的滑閥被壓在底座上，高壓油至回油的通道被關閉，油動機活塞下腔的壓力得以建立。
緊急停機狀態：當危急遮斷油（AST油）泄壓后，壓力控制閥DFA-PCV-06/0900的滑閥上部油壓幾乎為零，滑閥下部的高壓油克服彈簧力，頂開滑閥。此時，油動機活塞下腔的壓力油通過滑閥與回油通道接通，迅速泄壓。
3. 彈簧力作用
在油動機活塞下腔壓力油迅速泄壓后，閥門彈簧力作用于活塞，推動活塞向下移動，從而快速關閉閥門。
4. 快速關閉機制

通過上述過程，壓力控制閥DFA-PCV-06/0900能夠在緊急情況下迅速釋放油動機活塞下腔的壓力油，使閥門在彈簧力作用下快速關閉，確保機組安全停機。

這種設計確保了在緊急情況下，閥門能夠迅速響應并關閉，防止汽輪機因故障而繼續東方一力機電設備有限公司提供各種電廠電站用閥門及附件產品。閥的產品主要有：電磁閥、球閥、蝶閥、閘閥、截止閥、止回閥以及高溫高壓和特種閥系列。附件的產品主要有：氣缸、閥門定位器、電磁換向閥、限位開關等。
管接頭組DN25 WQ71.21-1987
密封圈 TRd8.687.537.5
軸瓦 P-1825B
玻璃油杯 YCZ50-250
伺服閥 JD0G72-1202-10
電磁閥 4WE6G6X/EG24NZ4
分離器密封蓋 P-1751
低壓截止閥 WJ15F-1.6P
機械密封 HSG120X4-42
屏蔽電泵 BA34H-112H4BM-40-25-125
套筒聯軸器 PVH074R01AA10A250000001AB010A
密封件 SK633
接頭 CSHM 1/4NPT
螺桿泵 HSND210-36
濕式電磁換向閥 4WE10D-L3X/CG220NZ4/V
電磁閥 HX-DS55-AC220-VI
換向閥 4WE6D62/EG24N9K4
電磁閥 4WE6D62/EG110N9K/V
液壓閥|伺服閥 MOOG G761-3034B
手動閥 KHW-J50F-1.6P
EH油循環油泵 F3-V10-1S6S-1C20
油泵 A10VS0100DR13/31R-PPA
壓力釋放閥 YSF8-70/80-KJ
AST電磁閥 HY-FXF-10.04V
蓄能器皮囊 NXQ-A-10/20-F-Y
泵頭 PVH074R01AB10A25000000200AE010
伺服閥 PSSV-0890-DF0056
節流組件 TDS-PY-R302
不銹鋼波紋管截止閥 WJ15F-32P
電動截止閥 J961Y-64，DN65mm，PN6.4MPa,溫度570℃
防爆型屏蔽泵 BA34H-112HBM-40-25-125
軟管 Y-STDFL-R02-IDMP-1-0460
干燥器疏水閥 XFG-1F
蓄能器 HY-XNQA2.8.005
DFYLHL-2025-7-15-A
