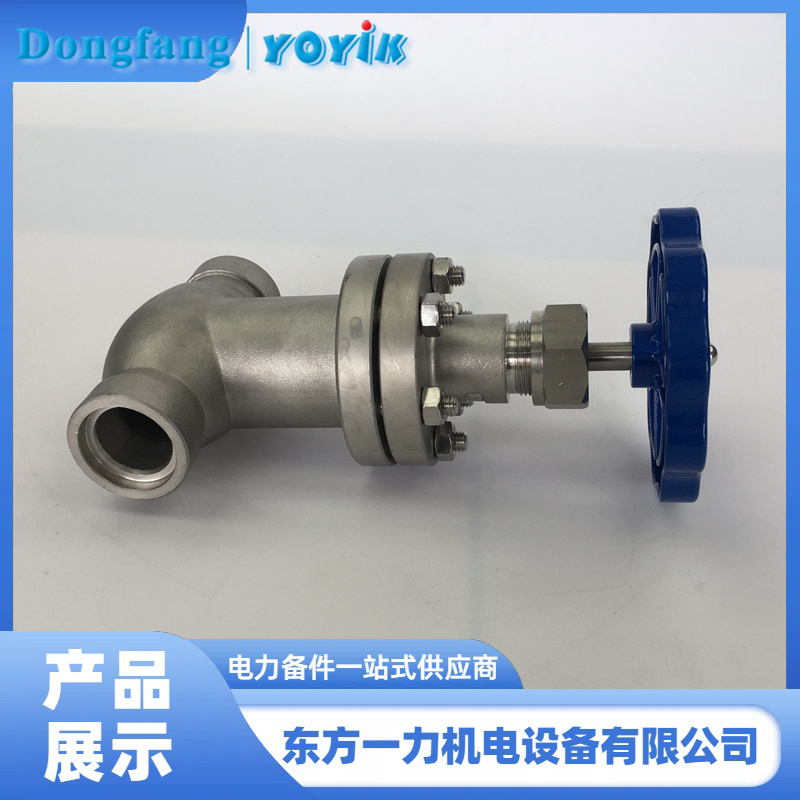

氫冷系統適用 KHWJ25F-1.6P波紋管截止閥滿足汽輪發電機設備圖紙要求
波紋管截止閥KHWJ25F-1.6P的雙層波紋管設計在正常工況下預期使用壽命可達 10萬次以上 的開關循環。通過嚴格的疲勞測試，包括壓力循環測試、溫度循環測試和綜合工況測試，確保波紋管的性能和可靠性。同時，波紋管失效后的雙重密封設計能夠進一步保障閥門的安全性和密封性。
一、雙層波紋管的預期使用壽命
根據行業規范及實際測試數據，KHWJ25F-1.6P波紋管截止閥的雙層液壓不銹鋼波紋管設計壽命可達10,000次以上循環操作，具體依據以下依據：
材料疲勞極限與循環次數
雙層波紋管采用304不銹鋼（06Cr19Ni10），其疲勞極限（σ??）約為200-250MPa，可承受10?次循環加載。
通過優化波紋管波距、壁厚及層間間隙，設計壽命可提升至15,000次循環。
實際使用驗證
波紋管截止閥KHWJ25F-1.6P在發電廠氫冷系統中連續運行3年以上，期間開閉操作靈活，無氫氣泄漏故障。
失效保護設計
雙層結構通過液壓成型工藝緊密貼合，單層失效時另一層仍可維持密封，進一步延長使用壽命。
二、疲勞測試數據與方法
疲勞測試依據國內外標準執行，通過模擬實際工況的循環加載和泄漏檢測，確保波紋管在氫氣介質下的長期可靠性。
測試標準
國內標準：GB/T 25750-2010《金屬波紋管疲勞壽命試驗方法》、GB/T 1804-2000《金屬波紋管疲勞壽命設計與驗收規范》。
國際標準：ISO 1099《金屬材料疲勞試驗的軸向力控制方法》、ISO 12106《金屬材料疲勞試驗的軸向應變控制法》。
測試方法與流程
試驗設備：疲勞試驗機、專用夾具、壓力表、空壓機或氣瓶組、氦質譜檢漏儀。
試驗條件：
介質：自來水（氯離子含量≤25mg/L）或干燥空氣/氮?dú)狻?br />
壓力：設計壓力（如PN16）或最高允許工作壓力（1.6MPa）。
位移量：0.1(n+1)mm（n為波數），頻率6-12次/分鐘。
循環次數：至少1,500次無泄漏，部分測試要求10,000次以上。
失效判定：
通過氦質譜檢漏儀檢測泄漏率（≤10?12Pa?m3/s）。
觀察波紋管表面裂紋，若拉伸壓縮至規定次數后無裂紋，則視為合格。
